オーディオ系の回路に興味があったので、ミキサー回路を組んでみました。
仕様について
作った回路の仕様は以下の通りです。
入力数：2
出力数：1
種別：ステレオ
電源電圧：9V音質：こだわらない（ここ大事！）
オーディオ系の回路は初めて組むので、あまりこだわりすぎないようにします。
とりあえず動けばええんや。
回路図について

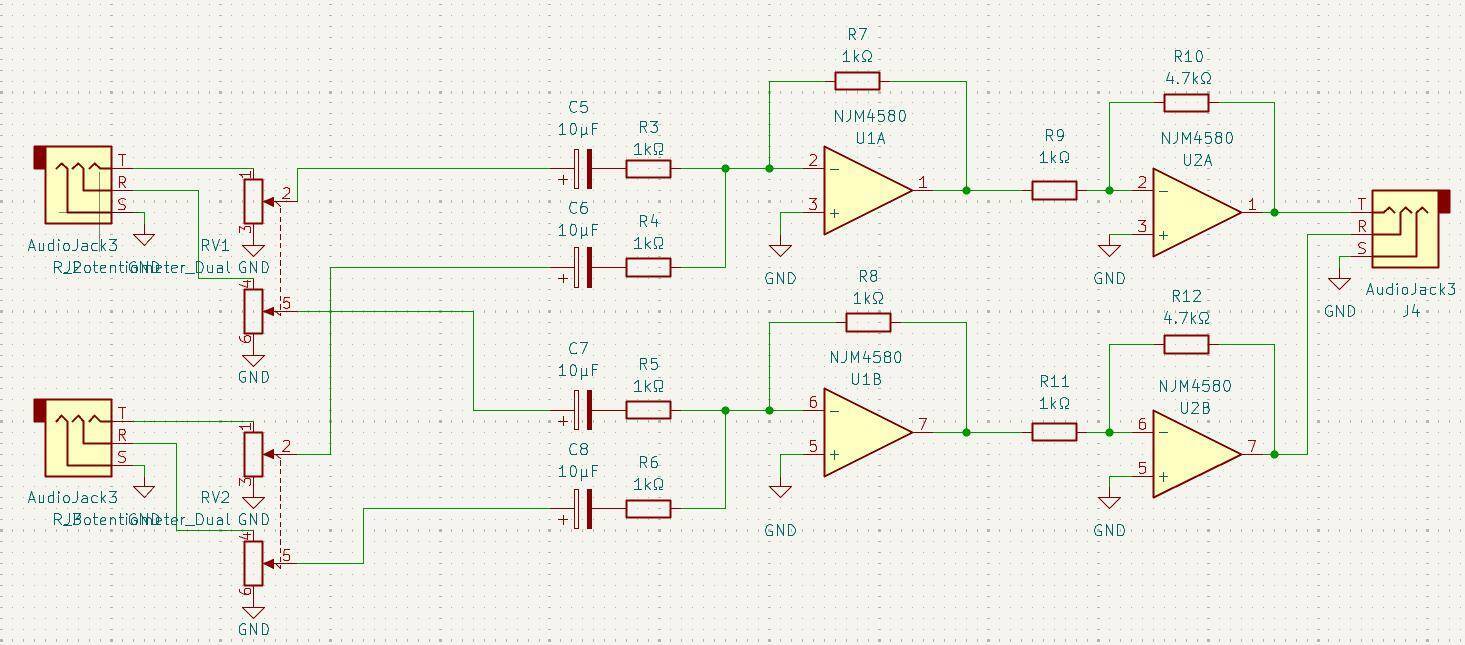

まずはざっくりとした回路図を書いてみます。
加算回路を使って音声を混ぜる、ということはなんとなく知っていたので、とりあえず加算回路と反転増幅回路をつなげてみました。
一応説明すると、まずステレオジャックで音声信号を受けて、左右の音声信号を分離してそれぞれまとめます。
そのあと加算回路で音声を重ねてから、反転増幅回路で増幅し、ステレオジャックから出力します。
電源回路について
今回はオーディオ回路でお馴染みらしいNJM4580DDというアンプを使うことにしました。
秋月電子で1個60円。安すぎる。
ただ一つ問題なのは、両電源が必要であるという点です。
そこで今回は、ある電圧を抵抗分圧し、中間の電圧を仮想グランドとして両電源を得ることにしました。
両電源を作る回路（レールスプリッタ）を組むにあたって、とても参考になった記事があるので宣伝します。
↓参考にした記事
nabe.adiary.jp
色々なタイプのレールスプリッタが紹介されていたのですが、取り合えず一番簡単そうなタイプを作ることにします。
作ったものがこんな感じ↓
9Vを抵抗分圧して、中間電位を仮想GNDとすることで、±4.5Vの電源電圧を生成します。
注意点として、抵抗分圧しただけだと、仮想GNDが大きく振れてしまうそうです。
そこで、コンデンサを並列に入れることで仮想GNDを安定化させています。
ブレッドボードに組んで、いざ起動！
回路の構成が決まったので、ブレッドボード上で組んでみることにします。

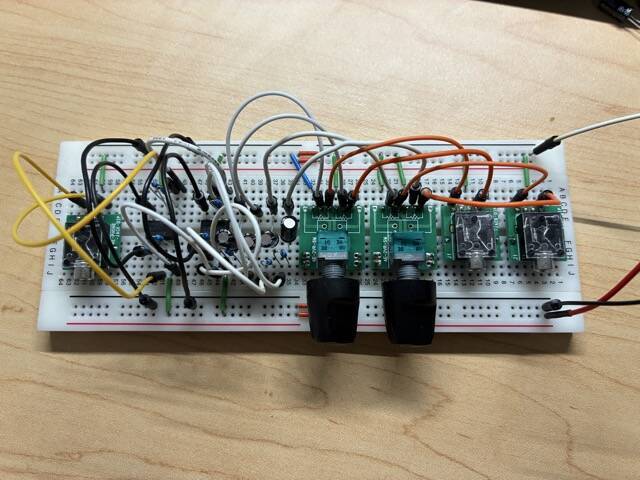

組んだものがこちら↓
電源回路は別のブレッドボードに組んで、ジャンパワイヤで接続しています。
早速、PCとiPadを接続して、音を聞いてみると...
音がふたつある！！！！！！
当然といえば当然ですが、PCとiPad、それぞれで再生している音声が重なって聞こえます。
ボリュームをひねれば、各デバイスからの音声の比率も自在に調整できます。DJみたいでたのしいね。
何より一番驚いたのが、ノイズ、全然聞こえない問題。
いや、ノイズが聞こえないことは全く問題じゃなく、むしろ好都合なのですが、めっちゃ適当に組んだ＋ブレッドボード上での実装にもかかわらず、"サー"とか"ブーン"みたいなノイズ音が全く聞こえません。
もしかしたら、電源回路にコンデンサを入れて、仮想GNDを安定させたことが効いているのでしょうか。
ともかく、想定以上にうまく動いたので大満足です。
感想と今後の展望
オーディオ回路、結構面白い！
自分の作った回路から鳴る音を聞くだけで、回路の出来栄えがはっきりわかるのがいいですね。
個人的には、真空管アンプ？にすごく興味があるのですが、素人目から見ても難しい題材なのは明らかで。。。
もう少し修行してからやってみようと思います（やれたらやる）。
せっかくうまく動いた回路なので、プリント基板を発注して、ケースに収めてみようと思います。
続きはまた後日！
